Um inversor VFD para guindaste deve ser selecionado de acordo com o regime de elevação, a corrente do motor, os requisitos de frenagem e o sistema de controle.
Um acionamento industrial padrão e um acionamento dedicado à elevação podem ter funções de controle diferentes; por isso, o equipamento deve ser avaliado em relação à aplicação real do guindaste.
Cenário de referência: movimentação industrial de materiais

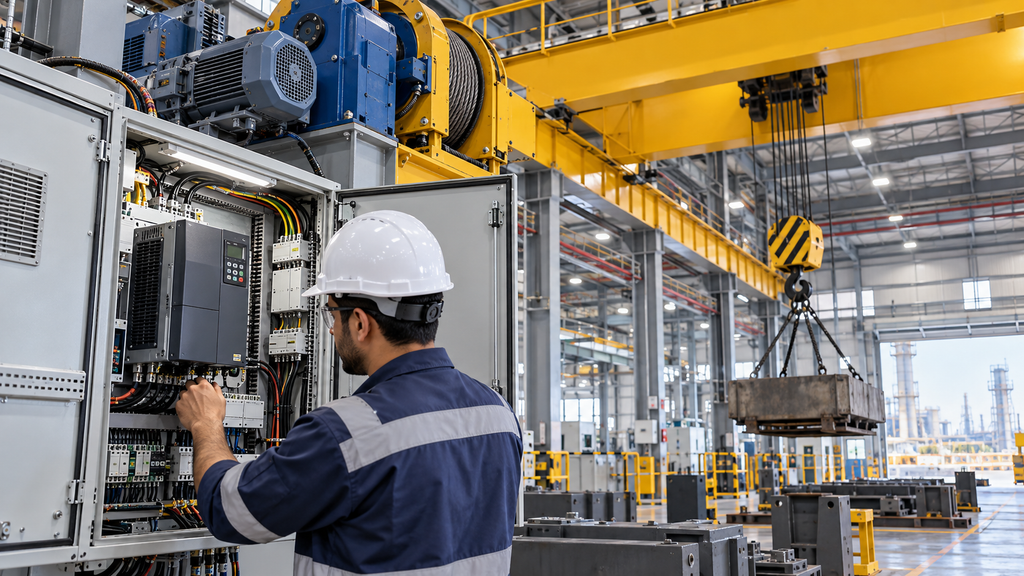

Considere uma instalação industrial no Kuwait que utiliza uma ponte rolante com motor de elevação trifásico, 380 V, 15 kW.
O acionamento existente precisa ser substituído, e a empresa de manutenção deseja revisar o arranjo de controle do motor e do freio.
O contratante deve coletar a capacidade de elevação, o regime de operação, as características do motor e as informações do painel de controle existente antes de propor uma substituição.
Avaliação do IDEEI S700
O IDEEI S700, VFD dedicado à elevação, inclui um modelo de 15 kW em sua linha de produtos trifásicos de 380 V.
O modelo de 15 kW tem corrente nominal de saída declarada de 32 A. A corrente real do motor e os requisitos do regime de elevação devem ser verificados em relação a essa classificação.
A plataforma S700 oferece funções de controle orientadas à elevação, incluindo temporização do freio mecânico e múltiplos modos de controle do motor.
No entanto, o sistema completo de elevação ainda exige freios mecânicos adequadamente projetados, dispositivos de segurança independentes, chaves fim de curso e um arranjo de controle apropriado.
Antes da seleção, confirme se são necessários feedback por encoder, interfaces de comunicação específicas ou acessórios adicionais de controle de processo.
Comece pelo regime de operação
Para uma talha industrial de guindaste de 15 kW no Kuwait, registre o que o equipamento deve realizar ao longo de um dia completo de trabalho antes de escolher a potência nominal. Registre a tabela de cargas, o regime de elevação, a frequência de ciclos e a placa de identificação do motor. Um único valor de quilowatts do motor não define o regime, o desempenho nem os controles necessários. Peça ao proprietário e ao engenheiro do local que distingam valores medidos de estimativas. Ao substituir uma máquina existente, guarde fotografias da placa de identificação, do controlador anterior e do diagrama de fiação. Se o sistema for novo, obtenha o projeto mecânico ou hidráulico relevante. Essas informações permitem que o fornecedor identifique claramente as premissas e evitam que uma cotação trate silenciosamente um requisito desconhecido como especificação confirmada.
Compatibilidade elétrica é uma decisão em nível de modelo
Confirme a tensão nominal do motor, a corrente, a frequência, a velocidade e a conexão, e compare cada item com o modelo de VFD para guindaste proposto. Verifique a corrente nominal de saída declarada de 32 A para o S700 de 15 kW, sujeita à verificação do motor e do regime. O número exato do modelo e seu manual importam mais do que o nome da família: as opções podem diferir em faixa de entrada, corrente de saída, terminais, classe de proteção e acessórios. O engenheiro de instalação também deve documentar a qualidade do fornecimento, o aterramento, a proteção disponível e os comprimentos dos cabos. Um motor e um acionamento podem apresentar a mesma potência nominal em quilowatts e ainda assim ser eletricamente incompatíveis. Não aprove a compra até que o fornecedor tenha conferido a placa de identificação em relação à unidade específica oferecida e listado quaisquer componentes externos necessários.
Crie um teste de aceitação mensurável
Transforme os objetivos do projeto em critérios de aceitação testáveis. Para uma talha industrial de guindaste de 15 kW no Kuwait, o teste deve abranger partida normal, operação em regime, parada controlada e as consequências da perda de uma fonte de energia ou de um sinal de controle. Registre corrente, frequência de operação, pressão ou velocidade relevante e quaisquer indicações de falha durante um ensaio supervisionado. Defina quem mede esses valores e onde serão registrados. Um teste de bancada bem-sucedido no fornecedor não comprova o desempenho no local final, pois os trechos de cabo, as condições ambiente e a máquina conectada diferem. Um ensaio com a primeira unidade pode revelar problemas de interface antes que o comprador encomende um lote maior.
Planeje os controles como um sistema completo
O escopo de controle precisa de um diagrama explícito de fiação e de responsabilidades. Aborde a sequência do freio mecânico, as chaves fim de curso e os sistemas de segurança independentes. Um acionamento pode expor entradas e funções de software, mas isso não significa que sensores, relés, gabinetes ou dispositivos externos de segurança estejam incluídos no preço unitário cotado. Defina a sequência normal de operação, cada condição de parada, as regras de reset e a resposta a um fio de sensor rompido. Decida se um alarme precisa de um indicador local ou de notificação remota. Os dispositivos de segurança exigidos pela máquina completa ou pela instalação devem ser projetados e validados de forma independente por pessoal qualificado. Documentar essas interfaces antes do embarque reduz retrabalhos caros no local.
Considere o ambiente de instalação
Solicite o local de instalação, a altitude, a temperatura ambiente máxima, a exposição a poeira ou umidade e o espaço disponível para ventilação. A proteção do invólucro pertence ao conjunto exato que está sendo vendido; um inversor interno não é automaticamente adequado para uma parede externa úmida. Um gabinete selado pode exigir uma revisão térmica, pois um acionamento em operação dissipa calor. As entradas de cabos, o aterramento, a proteção contra surtos e o acesso para manutenção devem constar no plano de instalação. Se o local estiver exposto a sal, alagamentos ou sol direto, especifique esses riscos em vez de confiar em uma descrição genérica como uso externo. Confirme quem fornece o gabinete e quem certifica sua classificação de proteção final.
Regime de elevação e energia de frenagem
Uma talha de guindaste de 15 kW pode gerar energia regenerativa durante a descida, de modo que o engenheiro deve verificar o método de frenagem, a seleção do resistor e a dissipação de calor para o regime de operação real. Registre a capacidade de elevação, a corrente nominal do motor, o número de partidas e paradas, a velocidade de descida e se mais de um motor compartilha o acionamento. Confirme a classificação de saída declarada de 32 A em relação à placa de identificação do motor e ao comportamento de sobrecarga exigido. Defina a sequência entre o torque do acionamento e o freio mecânico para que uma carga suspensa não se mova inesperadamente. Chaves fim de curso, parada de emergência e proteção contra sobrecarga pertencem ao sistema completo de elevação e devem ser validadas de forma independente. O fornecimento elétrico e o resfriamento do gabinete também devem ser verificados no local de instalação.
Prepare as informações de compra
Uma solicitação de cotação útil deve conter a placa de identificação da máquina, a descrição do local, as quantidades, o local de entrega e o escopo esperado da IDEEI. Inclua a tabela de cargas, o regime de elevação, a frequência de ciclos e a placa de identificação do motor. Peça ao fornecedor que detalhe a unidade principal, os acessórios de controle, os sensores, as placas de interface, os dispositivos de proteção, o gabinete e as peças de reposição opcionais. Se um item for adquirido localmente, identifique a especificação exata e a responsabilidade pela conexão. Solicite o datasheet aplicável, o manual do usuário e o diagrama de fiação da variante proposta. Confirme a condição comercial acordada e qual parte trata do frete, do desembaraço aduaneiro, dos impostos e da entrega interna. Isso torna as cotações de vários fornecedores genuinamente comparáveis.
Registros de comissionamento e manutenção
Antes de energizar o equipamento, o instalador deve verificar o isolamento, a polaridade quando relevante, o terra de proteção, as atribuições dos terminais e a prontidão mecânica. Salve um backup de parâmetros e um registro de comissionamento datado contendo o modelo e o número de série. Teste cada resposta de proteção pretendida com a máquina em condições controladas; registre os resultados em vez de presumir que as configurações padrão são adequadas. Estabeleça uma rotina de limpeza de filtros e invólucros, verificação do estado dos terminais e revisão do histórico de falhas. Um fornecedor remoto pode solucionar problemas muito mais rápido quando o operador consegue fornecer correntes medidas, fotografias e códigos de alarme. Somente pessoal qualificado deve modificar a fiação relacionada à segurança ou operar o sistema durante os testes.
Perguntas que os compradores devem esclarecer antes de pedir
A classificação selecionada consegue acionar o motor? Somente uma verificação da corrente do motor, do regime e do modelo exato pode responder isso.
A cotação inclui um sistema completo instalado? Somente se o escopo escrito listar os componentes e trabalhos adicionais.
A configuração proposta terá desempenho no local? Isso depende das condições medidas e dos resultados do comissionamento; por isso, use um teste de aceitação documentado.
O comprador pode reaproveitar o equipamento existente? As interfaces e o projeto de segurança devem ser verificados individualmente.
Solicite à IDEEI uma revisão de compatibilidade por escrito com base nos documentos do local; não trate este cenário de referência como prova de que um projeto já foi entregue.
Aquisição e comissionamento
Envie a placa de identificação do motor, a capacidade de elevação, o modelo do acionamento existente, as especificações do freio, os desenhos do painel de controle e as condições de instalação.
O fornecedor deve confirmar o modelo exato, os acessórios necessários e a documentação técnica antes do embarque.
A instalação e o comissionamento devem ser realizados por pessoal qualificado, incluindo a verificação da operação do freio e de todas as funções de segurança de elevação aplicáveis.
Solicite uma revisão de seleção do S700 de 15 kW para o seu projeto de guindaste ou equipamento de elevação.
