Uma fazenda que precisa tanto de energia monofásica de 220 V para equipamentos domésticos quanto de energia trifásica de 380 V para uma bomba de água deve primeiro determinar se os dois tipos de carga precisam operar ao mesmo tempo.
Um inversor com modos de operação selecionáveis não é necessariamente capaz de fornecer ambas as saídas simultaneamente.
Cenário de referência: casa de fazenda e bomba de água

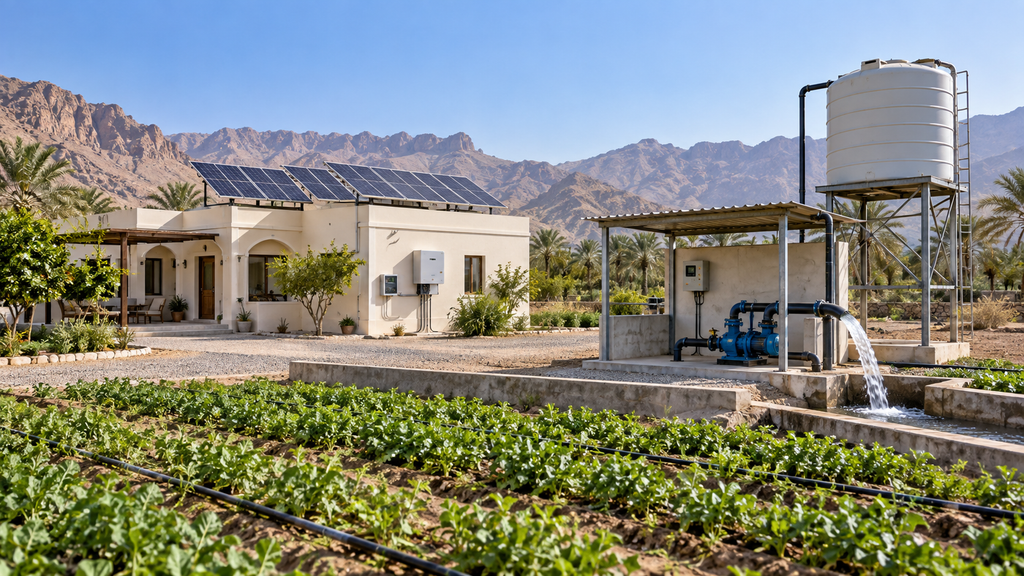

Considere uma fazenda em Omã com cargas elétricas domésticas e uma bomba de água trifásica.
O proprietário deseja usar energia solar para abastecer a fazenda e está avaliando uma solução com inversor de 11 kW.
As principais questões são se a casa e a bomba devem operar simultaneamente, qual corrente as cargas domésticas exigem e se é necessário um backup em CA.
Comparando duas configurações de operação
A plataforma ALLINONE de 11 kW da IDEEI pode ser avaliada para um projeto compatível.
Duas configurações devem ser distinguidas.
Na configuração regular, o modo doméstico de 220 V e o modo de bomba de 380 V exigem seleção manual. O comprador não deve presumir que ambas as saídas podem operar simultaneamente.
Para uma configuração de saída simultânea, o arranjo proposto deve ser confirmado para o modelo exato. A saída doméstica de 220 V especificada pode fornecer continuamente 10 A na configuração indicada, com proteção quando esse limite for excedido.
O engenheiro do sistema deve verificar a corrente real do motor da bomba, os requisitos das cargas domésticas, a entrada solar e o modo de operação selecionado.
Comece pelo regime de operação
Para uma fazenda de 11 kW em Omã com cargas domésticas de 220 V e uma bomba de 380 V, registre o que o equipamento deve realizar ao longo de um dia completo de trabalho antes de escolher a potência nominal. Registre o cronograma de cargas domésticas, a corrente da bomba e o uso simultâneo. Um único valor de quilowatts do motor não define o regime, o desempenho nem os controles necessários. Peça ao proprietário e ao engenheiro do local que distingam valores medidos de estimativas. Ao substituir uma máquina existente, guarde fotografias da placa de identificação, do controlador anterior e do diagrama de fiação. Se o sistema for novo, obtenha o projeto mecânico ou hidráulico relevante. Essas informações permitem que o fornecedor identifique claramente as premissas e evitam que uma cotação trate silenciosamente um requisito desconhecido como especificação confirmada.
Compatibilidade elétrica é uma decisão em nível de modelo
Confirme a tensão nominal do motor, a corrente, a frequência, a velocidade e a conexão, e compare cada item com o modelo proposto de inversor solar ALLINONE. Verifique modo manual regular versus modelo de saída simultânea; limite de saída doméstica de 220 V de 10 A para a configuração simultânea especificada. O número exato do modelo e seu manual importam mais do que o nome da família: as opções podem diferir em faixa de entrada, corrente de saída, terminais, classe de proteção e acessórios. O engenheiro de instalação também deve documentar a qualidade do fornecimento, o aterramento, a proteção disponível e os comprimentos dos cabos. Um motor e um acionamento podem apresentar a mesma potência nominal em quilowatts e ainda assim ser eletricamente incompatíveis. Não aprove a compra até que o fornecedor tenha conferido a placa de identificação em relação à unidade específica oferecida e listado quaisquer componentes externos necessários.
Crie um teste de aceitação mensurável
Transforme os objetivos do projeto em critérios de aceitação testáveis. Para uma fazenda de 11 kW em Omã com cargas domésticas de 220 V e uma bomba de 380 V, o teste deve abranger partida normal, operação em regime, parada controlada e as consequências da perda de uma fonte de energia ou de um sinal de controle. Registre corrente, frequência de operação, pressão ou velocidade relevante e quaisquer indicações de falha durante um ensaio supervisionado. Defina quem mede esses valores e onde serão registrados. Um teste de bancada bem-sucedido no fornecedor não comprova o desempenho no local final, pois os trechos de cabo, as condições ambiente e a máquina conectada diferem. Um ensaio com a primeira unidade pode revelar problemas de interface antes que o comprador encomende um lote maior.
Planeje os controles como um sistema completo
O escopo de controle precisa de um diagrama explícito de fiação e de responsabilidades. Aborde a proteção contra sobrecarga e a aprovação da conexão CA/PV. Um acionamento pode expor entradas e funções de software, mas isso não significa que sensores, relés, gabinetes ou dispositivos externos de segurança estejam incluídos no preço unitário cotado. Defina a sequência normal de operação, cada condição de parada, as regras de reset e a resposta a um fio de sensor rompido. Decida se um alarme precisa de um indicador local ou de notificação remota. Os dispositivos de segurança exigidos pela máquina completa ou pela instalação devem ser projetados e validados de forma independente por pessoal qualificado. Documentar essas interfaces antes do embarque reduz retrabalhos caros no local.
Considere o ambiente de instalação
Solicite o local de instalação, a altitude, a temperatura ambiente máxima, a exposição a poeira ou umidade e o espaço disponível para ventilação. A proteção do invólucro pertence ao conjunto exato que está sendo vendido; um inversor interno não é automaticamente adequado para uma parede externa úmida. Um gabinete selado pode exigir uma revisão térmica, pois um acionamento em operação dissipa calor. As entradas de cabos, o aterramento, a proteção contra surtos e o acesso para manutenção devem constar no plano de instalação. Se o local estiver exposto a sal, alagamentos ou sol direto, especifique esses riscos em vez de confiar em uma descrição genérica como uso externo. Confirme quem fornece o gabinete e quem certifica sua classificação de proteção final.
Verifique as premissas de energia e fonte de alimentação
Se for proposta entrada fotovoltaica, solicite Voc, Vmp, Isc, Imp, potência nominal e coeficientes de temperatura dos módulos, bem como o arranjo série/paralelo proposto. Verifique a tensão de circuito aberto em clima frio e a tensão de trabalho dos módulos aquecidos em relação aos limites exatos do acionamento. Compare a produção esperada com as horas de operação e a demanda no plano do local, considerando sombreamento, perdas de fiação e variações sazonais. Se for necessário backup da rede ou gerador, obtenha sua tensão, frequência e capacidade e use somente um método de conexão aprovado para o modelo selecionado. Não infira que duas fontes podem ser energizadas simultaneamente porque o material de marketing descreve a família como híbrida.
Prepare as informações de compra
Uma solicitação de cotação útil deve conter a placa de identificação da máquina, a descrição do local, as quantidades, o local de entrega e o escopo esperado da IDEEI. Inclua o cronograma de cargas domésticas, a corrente da bomba e o uso simultâneo. Peça ao fornecedor que detalhe a unidade principal, os acessórios de controle, os sensores, as placas de interface, os dispositivos de proteção, o gabinete e as peças de reposição opcionais. Se um item for adquirido localmente, identifique a especificação exata e a responsabilidade pela conexão. Solicite o datasheet aplicável, o manual do usuário e o diagrama de fiação da variante proposta. Confirme a condição comercial acordada e qual parte trata do frete, do desembaraço aduaneiro, dos impostos e da entrega interna. Isso torna as cotações de vários fornecedores genuinamente comparáveis.
Registros de comissionamento e manutenção
Antes de energizar o equipamento, o instalador deve verificar o isolamento, a polaridade quando relevante, o terra de proteção, as atribuições dos terminais e a prontidão mecânica. Salve um backup de parâmetros e um registro de comissionamento datado contendo o modelo e o número de série. Teste cada resposta de proteção pretendida com a máquina em condições controladas; registre os resultados em vez de presumir que as configurações padrão são adequadas. Estabeleça uma rotina de limpeza de filtros e invólucros, verificação do estado dos terminais e revisão do histórico de falhas. Um fornecedor remoto pode solucionar problemas muito mais rápido quando o operador consegue fornecer correntes medidas, fotografias e códigos de alarme. Somente pessoal qualificado deve modificar a fiação relacionada à segurança ou operar o sistema durante os testes.
Perguntas que os compradores devem esclarecer antes de pedir
A classificação selecionada consegue acionar o motor? Somente uma verificação da corrente do motor, do regime e do modelo exato pode responder isso.
A cotação inclui um sistema completo instalado? Somente se o escopo escrito listar os componentes e trabalhos adicionais.
A configuração proposta terá desempenho no local? Isso depende das condições medidas e dos resultados do comissionamento; por isso, use um teste de aceitação documentado.
O comprador pode reaproveitar o equipamento existente? As interfaces e o projeto de segurança devem ser verificados individualmente.
Solicite à IDEEI uma revisão de compatibilidade por escrito com base nos documentos do local; não trate este cenário de referência como prova de que um projeto já foi entregue.
Aquisição e confirmação técnica
O comprador deve fornecer a placa de identificação da bomba, uma lista de cargas domésticas, o cronograma de operação necessário e as especificações dos módulos PV.
Antes da cotação, confirme se o projeto exige a versão regular ou a versão de saída simultânea.
A cotação deve indicar a configuração exata do produto, os acessórios disponíveis, as limitações de saída e as condições de embarque.
Envie à IDEEI suas especificações de cargas domésticas e da bomba para confirmar a configuração adequada do ALLINONE.
