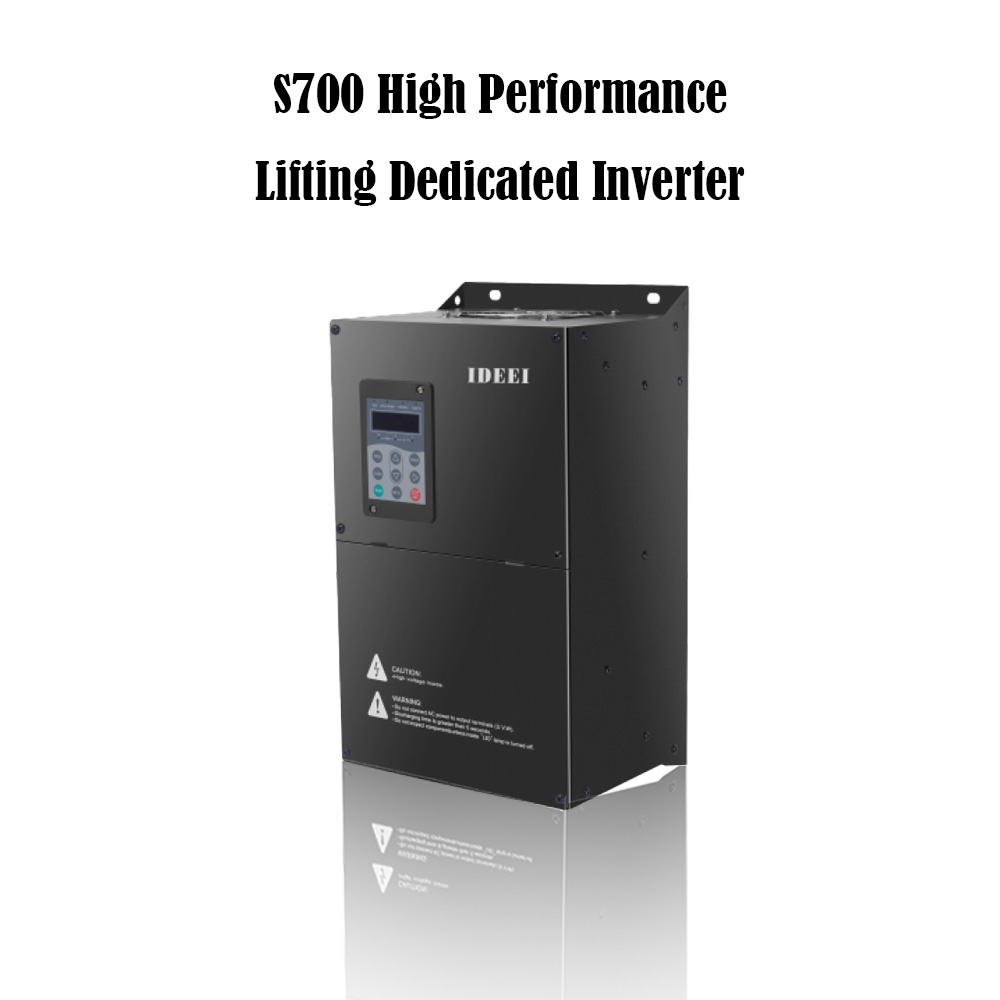

IDEEI S700 محرك تردد متغير للرافعات 0.75-400kW

IDEEI S700 Crane VFD

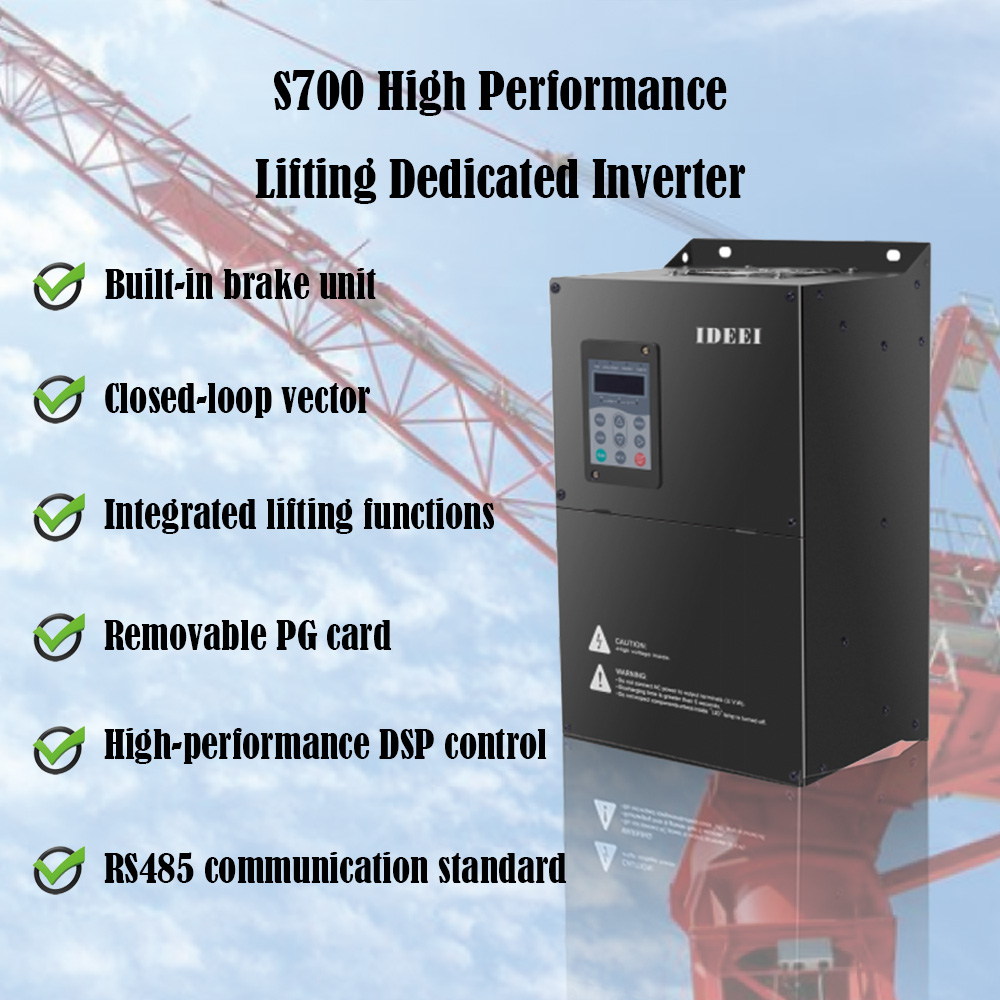

The IDEEI S700 Crane VFD is a specialized AC drive for cranes, hoists and industrial lifting equipment. The three-phase 380V series covers 0.75kW to 400kW and combines SFVC, CLVC and V/F control with high starting torque, crane brake timing, overload protection, light-load high-speed operation and positioning functions.

S700 Model	Motor Power	Capacity	Input Current	Output Current
S700-0.75KW-4	0.75kW	1.5kVA	3.4A	2.1A
S700-1.5KW-4	1.5kW	3.0kVA	5.0A	3.8A
S700-2.2KW-4	2.2kW	4.0kVA	5.8A	5.1A
S700-4KW-4	4kW	5.9kVA	10.5A	9.0A
S700-5.5KW-4	5.5kW	8.9kVA	14.6A	13.0A
S700-7.5KW-4	7.5kW	11.0kVA	20.5A	17.0A
S700-11KW-4	11kW	17.0kVA	26.0A	25.0A
S700-15KW-4	15kW	21.0kVA	35.0A	32.0A
S700-18.5KW-4	18.5kW	24.0kVA	38.5A	37.0A
S700-22KW-4	22kW	30.0kVA	46.5A	45.0A
S700-30KW-4	30kW	40.0kVA	62.0A	60.0A
S700-37KW-4	37kW	57.0kVA	76.0A	75.0A
S700-45KW-4	45kW	69.0kVA	92.0A	91.0A
S700-55KW-4	55kW	85.0kVA	113.0A	112.0A
S700-75KW-4	75kW	114.0kVA	157.0A	150.0A
S700-90KW-4	90kW	134.0kVA	180.0A	176.0A
S700-110KW-4	110kW	160.0kVA	214.0A	210.0A
S700-132KW-4	132kW	192.0kVA	256.0A	253.0A
S700-160KW-4	160kW	231.0kVA	307.0A	304.0A
S700-200KW-4	200kW	250.0kVA	385.0A	377.0A
S700-220KW-4	220kW	280.0kVA	430.0A	426.0A
S700-250KW-4	250kW	355.0kVA	468.0A	465.0A
S700-280KW-4	280kW	396.0kVA	525.0A	520.0A
S700-315KW-4	315kW	445.0kVA	590.0A	585.0A
S700-355KW-4	355kW	500.0kVA	665.0A	650.0A
S700-400KW-4	400kW	565.0kVA	785.0A	725.0A

Selection note: Drive output current must be equal to or greater than the motor rated current. Check lifting load, duty cycle, brake arrangement, encoder and acceleration/deceleration requirements before confirming the model.

Item	Verified specification
Control modes	Sensorless flux vector control, closed-loop vector control and V/F control
Maximum frequency	150Hz
تردد الموجة الحاملة	0.5–16kHz, automatically adjusted according to load characteristics
Speed range	1:100 under SFVC; 1:1000 under CLVC
Speed stability	±0.5% under SFVC; ±0.02% under CLVC
Torque-control accuracy	±5% under CLVC
Overload capacity	150% of rated current for 60 seconds; 180% for 3 seconds
Torque boost	Fixed boost or customized boost from 0.1% to 30.0%
Ramp mode	Straight-line ramp or S-curve ramp
تيار فرملة التيار المستمر	0.0%–120.0% of rated current
Standard input	5 digital inputs and 2 analog inputs
Standard output	High-speed pulse output, digital output, relay output and analog output
درجة الحرارة المحيطة	−10°C to +40°C; derate 2% per °C from 40°C to 50°C
الارتفاع والرطوبة	أقل من 1000م بدون خفض القدرة; less than 95% RH without condensation

إشعار التكوين: Optional cards and project-dependent functions are not standard on every unit. Specify all required functions when requesting a quotation.

1. Motor nameplate, motor type, rated voltage, power and current
2. نوع الرافعة أو الونش وحمل الرفع المقنن ودورة العمل
3. Required control mode and encoder type, when closed-loop control is used
4. Mechanical brake arrangement and required braking frequency
5. Quantity, destination country or port and required optional communication

ما نطاق قدرة S700؟

يذكر دليل S700 طرازات ثلاثية الطور 380V من 0.75kW إلى 400kW.

هل يدعم S700 التحكم المتجه بالحلقة المغلقة؟

نعم. يدعم CLVC وSFVC والتحكم V/F. يتطلب CLVC مشفّرًا متوافقًا وواجهة التغذية الراجعة المقابلة.

ما أقصى عزم بدء؟

يوفر S700 عزم بدء 200% عند 0.0Hz في وضع CLVC و200% عند 0.5Hz في وضع SFVC.

هل يمكنه التحكم في فرامل رافعة ميكانيكية؟

نعم. يوفر S700 تحكمًا زمنيًا متسلسلًا للفرامل خاصًا بالرافعات. يجب اختيار دائرة الفرامل الخارجية ومكونات الكبح وفق الحمل الفعلي ودورة العمل.

هل منع التأرجح والرفع المتزامن قياسي؟

لا. يتطلب تصحيح الإزاحة والتزامن والتموضع ومنع التأرجح والالتقاط بطاقة عمليات الرافعة الاختيارية وتكوين المشروع.

Need S700 Model Selection or Bulk Pricing?

Send the motor nameplate, lifting load, voltage, brake arrangement, encoder type, quantity and destination. Our team will help confirm the appropriate drive and optional configuration.
