Em um projeto de bombeamento localizado em grande altitude, não basta selecionar um inversor com a mesma potência nominal da bomba. A refrigeração do equipamento, a corrente admissível e as condições de instalação devem ser verificadas para a altitude real do projeto.

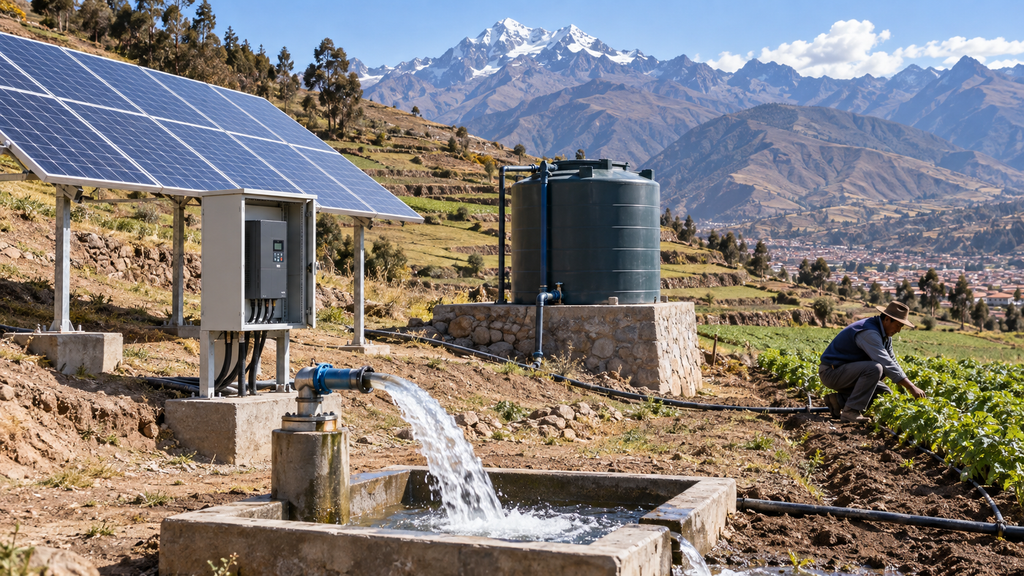

Cenário de referência: irrigação em uma comunidade andina
Suponha que uma comunidade agrícola da região de Cusco utilize uma bomba trifásica de 380 V e 5,5 kW.
O objetivo é elevar água de um reservatório inferior até um tanque que permita distribuí-la às culturas durante o dia.
O local está em uma altitude considerável, por isso o comprador precisa confirmar se o inversor pode funcionar com segurança dentro de um gabinete elétrico.
Seleção técnica e proteção
O IDEEI QB100-PV de 5,5 kW pode ser avaliado como alternativa inicial se a tensão e a corrente da bomba forem compatíveis.
No entanto, é preciso calcular a corrente disponível do inversor na altitude de instalação. Se for necessária redução de capacidade (derating), será necessário revisar a seleção do modelo.
Também devem ser verificadas a temperatura do gabinete, sua ventilação, o nível dinâmico da água e a tensão de circuito aberto dos painéis solares.
A potência final do equipamento não deve ser decidida apenas pelo dado de 5,5 kW.
Dados do projeto que devem ser verificados em uma zona andina
A primeira tarefa da comunidade agrícola é descrever o percurso da água desde a fonte até o reservatório. É preciso medir a diferença de altura entre o nível dinâmico da água e o ponto de entrega, registrar o comprimento aproximado da tubulação e identificar filtros, curvas e válvulas que podem causar perdas de carga. O fato de o poço ter certa profundidade não significa que essa profundidade seja automaticamente a altura manométrica total. O nível da água durante o bombeamento, a pressão de descarga e as perdas do circuito alteram o ponto real de trabalho.
A comunidade também deve informar quantos metros cúbicos de água precisa por dia, a capacidade do reservatório e as horas previstas de irrigação. Uma bomba de 5,5 kW nem sempre oferece a mesma vazão: depende de sua curva hidráulica e da altura de operação. É recomendável solicitar a curva do fabricante da bomba e, se não estiver disponível, realizar uma avaliação no local com pessoal técnico competente. O sistema não deve ser dimensionado presumindo uma vazão fixa apenas a partir da potência do motor.
Por que a altitude pode mudar a seleção do inversor
Em uma instalação em altitude elevada, o ar menos denso pode reduzir a capacidade de refrigeração dos equipamentos elétricos. No entanto, não se deve aplicar um percentual genérico de redução de potência sem consultar o manual exato do modelo escolhido. O responsável pela engenharia deve registrar a altitude do local, a temperatura ambiente máxima prevista e o tipo de gabinete elétrico. Com esses dados, consultam-se os limites de operação e, se aplicável, a corrente de saída admissível após qualquer redução de capacidade indicada pelo fabricante.
Suponha que o motor exija uma corrente próxima ao limite contínuo do inversor proposto. Se a redução por altitude ou temperatura diminuir a corrente disponível abaixo da corrente necessária do motor, o equipamento não pode mais ser considerado adequado sem uma nova revisão. Pode ser necessário avaliar outra potência nominal, alterar o sistema de ventilação do gabinete ou selecionar um local de montagem mais favorável. A decisão final deve ser documentada pelo fabricante ou sua equipe técnica antes da emissão de um pedido de compra.
Revisão elétrica do motor trifásico de 380 V
Solicite uma fotografia legível da placa do motor. A imagem deve mostrar potência, tensão, corrente nominal, frequência e demais dados de ligação. O inversor QB100-PV de 5,5 kW com classe de tensão adequada pode entrar na análise preliminar, mas sua corrente de saída deve ser verificada em relação à placa e às condições ambientais. Um inversor com a mesma potência expressa em quilowatts não é automaticamente compatível com qualquer bomba de 5,5 kW.
Além disso, o comprimento do cabo entre o gabinete e a bomba pode influenciar a queda de tensão e o comportamento elétrico do conjunto. Para um motor submersível, devem ser revisadas as recomendações do fabricante relativas à instalação com inversor e ao uso de filtros de saída quando necessários. Um eletricista qualificado deve verificar o isolamento, as proteções e o aterramento. As funções de controle do inversor não substituem os elementos de segurança e proteção exigidos pela instalação.
Configuração fotovoltaica adaptada ao local
Para calcular uma proposta de painéis, forneça a ficha técnica de cada módulo: potência nominal, Vmp, Voc, Imp e coeficientes de temperatura. Em uma ligação em série, as tensões dos módulos se somam; em uma ligação em paralelo, soma-se a corrente das strings equivalentes. Esses cálculos preliminares devem ser confrontados com os limites de entrada do inversor específico, tanto durante o funcionamento normal quanto com os painéis frios, quando a tensão de circuito aberto pode aumentar.
Em zonas de montanha, convém analisar também a orientação dos painéis, as sombras da topografia, as variações sazonais, a poeira e a temperatura das células. Uma potência fotovoltaica nominal aparentemente suficiente não demonstra por si só que o volume diário de água necessário será atingido. O projetista deve relacionar a energia solar disponível durante as horas de bombeamento com o comportamento da bomba e a capacidade de armazenamento. Se o projeto dispõe de painéis existentes, informe a disposição série-paralelo em vez de se limitar ao número total de módulos.
Proteção da bomba e controle do reservatório
O sistema precisa de uma estratégia para interromper ou limitar o bombeamento quando o poço não puder fornecer a água necessária e quando o reservatório estiver cheio. Conforme as funções confirmadas do modelo, podem ser avaliados interruptores de nível e outros dispositivos de proteção compatíveis. Sensores externos e seus cabos não devem ser considerados incluídos no preço do inversor se não aparecerem expressamente na proposta comercial. O instalador deve verificar a lógica de parada, a recuperação do funcionamento e a resposta dos alarmes em um teste supervisionado.
O reservatório pode permitir que a comunidade armazene água durante as horas de geração solar para utilizá-la depois. Seu volume é calculado a partir da demanda, não do tamanho do inversor. Se for necessário que a própria bomba funcione à noite ou durante períodos prolongados sem sol suficiente, será preciso estudar separadamente outra fonte de energia e confirmar o esquema permitido pelo equipamento. A possibilidade de usar alimentação CA de reserva não implica que todas as variantes aceitem simultaneamente a rede e os painéis solares.
Gabinete, ventilação e manutenção em campo
Selecione um local que permita inspeção e manutenção sem expor desnecessariamente o equipamento à chuva, poeira, animais ou radiação solar direta. O grau de proteção do gabinete, os prensa-cabos e a ventilação devem corresponder às condições ambientais. Uma caixa vedada pode proteger contra a entrada de poeira, mas também pode acumular calor se não tiver uma solução térmica adequada. O projeto deve revisar temperatura, altitude, dissipação e acessibilidade em conjunto.
Antes da partida, o técnico deve verificar tensão e polaridade fotovoltaica, fiação do motor, proteções elétricas e parâmetros de controle. Convém registrar corrente de funcionamento, vazão medida, níveis de partida e parada e qualquer alarme observado. No plano de manutenção devem ser incluídas a limpeza dos painéis quando necessária, inspeção visual de cabos e conectores, revisão de filtros e acompanhamento do nível do poço. Esses registros facilitam identificar uma falha do sistema hidráulico sem atribuí-la erroneamente ao inversor.
Como preparar a consulta comercial e o envio ao Peru
A primeira mensagem à IDEEI deve incluir município e altitude aproximada do projeto, fotografia da placa do motor, modelo e curva da bomba, vazão diária desejada, desnível e percurso das tubulações, temperatura máxima prevista, características do gabinete e ficha dos painéis solares. Indique se solicita uma amostra para validação ou um pedido de várias unidades. Uma solicitação organizada permite verificar antes do envio os aspectos que podem obrigar a mudar a potência ou os acessórios.
A oferta deve separar o inversor, os sensores, o gabinete externo, as proteções, os acessórios e o transporte. Também deve estabelecer o local de entrega, o Incoterm escolhido, a documentação comercial e a responsabilidade pelo desembaraço aduaneiro no Peru. O preço do transporte internacional não significa necessariamente que estejam incluídos impostos, entrega interna ou serviços de instalação. Se o comprador contratar seu próprio despachante, deve confirmar as dimensões da embalagem e a documentação exigida antes de reservar o transporte.
Perguntas frequentes de instaladores de bombeamento solar em altitude
Um inversor nominal de 5,5 kW serve em qualquer altitude?
Não é possível afirmar sem revisar os limites do modelo. É necessário verificar a altitude, a temperatura ambiente, as condições de refrigeração e a corrente de saída admissível em relação à corrente do motor.
É possível escolher o número de painéis apenas pela potência da bomba?
Não. São necessários Vmp, Voc, corrente, coeficientes de temperatura, limites do inversor e uma avaliação da demanda hidráulica e das horas solares disponíveis.
O que acontece se o nível da água no poço baixar?
O projeto deve dispor de uma estratégia de proteção adequada e testada, que pode incluir sensores externos compatíveis. Uma proteção elétrica não corrige por si só um poço com rendimento insuficiente.
É necessária uma bateria para usar a água à noite?
Não necessariamente: um reservatório dimensionado pode armazenar a água bombeada durante o dia. Se for indispensável acionar a bomba à noite, deve-se projetar separadamente a alimentação elétrica necessária.
Conclusão para o projeto de irrigação em Cusco
A proposta inicial de um QB100-PV de 5,5 kW só se torna uma seleção válida após verificar simultaneamente a corrente nominal do motor, as condições hidráulicas, a configuração solar e os limites de funcionamento na altitude de instalação. Envie esses dados e seu destino de entrega à IDEEI para receber uma revisão técnica e uma cotação com escopo definido. Este cenário constitui um exemplo de engenharia para orientar a seleção; não representa uma obra efetivamente executada pela IDEEI.
Consulta técnica e envio ao Peru
O cliente deve indicar a cidade de instalação, a altitude aproximada, a fotografia da placa do motor e a configuração solar prevista.
Antes de confirmar o pedido, é preciso acordar os acessórios, a documentação técnica, o transporte e a responsabilidade de importação no Peru.
Envie os dados do seu projeto andino para receber uma revisão de compatibilidade elétrica e ambiental.
