Um inversor para bombas solares de 7,5kW pode ser considerado para uma fazenda queniana que usa uma bomba de poço artesiano trifásica compatível. No entanto, selecionar o inversor requer mais do que igualar a potência do motor. A vazão do poço, a altura manométrica total dinâmica, a corrente do motor e a tensão do painel solar devem ser verificadas antes que o sistema seja projetado.
Cenário de referência: uma fazenda com acesso limitado à rede
Considere uma fazenda no Quênia que usa uma bomba submersível trifásica de 380V e 7,5kW.
O agricultor deseja usar energia solar para encher um reservatório durante o dia e distribuir água para irrigação quando necessário.
O principal desafio é manter um cronograma de bombeamento adequado sem permitir que o poço seque.
Configuração recomendada do sistema
O inversor para bombas solares IDEEI QB100-PV de 7,5kW pode ser avaliado após confirmar a corrente nominal do motor.

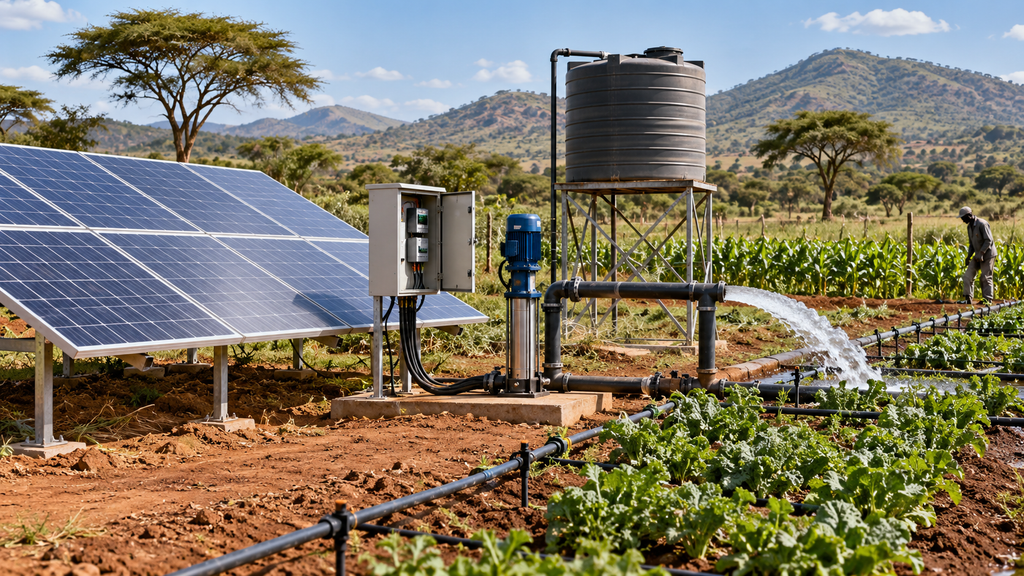

Um sistema típico inclui um arranjo PV, inversor para bomba solar, bomba submersível, reservatório e proteção de nível d’água adequadamente selecionada.
A configuração PV deve ser calculada usando a tensão de operação, a tensão de circuito aberto e a potência nominal do módulo solar.
O volume diário de água necessário também determina se a bomba e as horas solares disponíveis de operação podem atender à demanda de irrigação.
A proteção contra operação a seco deve ser configurada e testada de acordo com o equipamento selecionado e as condições do local.
Uma planilha prática de demanda de água para a fazenda no Quênia
Comece pelo volume de água de que a fazenda precisa, não pelo rótulo do inversor. Registre a área irrigada, o tipo de cultura, o método de irrigação, a necessidade diária esperada de água e o número de dias que o reservatório deve cobrir. Um agricultor com vários talhões também deve declarar se os talhões operam juntos ou em janelas separadas de irrigação. Um reservatório torna possível bombear quando há luz solar e distribuir a água depois, mas o tanque deve ser dimensionado em torno do consumo real e do layout de irrigação. Não presuma que um motor de 7,5kW entregará um número fixo de metros cúbicos por hora em cada poço.
Para este projeto de referência, o proprietário deve obter a curva de desempenho do fabricante da bomba. A curva mostra a relação entre vazão e altura de bombeamento na velocidade pretendida. A altura manométrica total dinâmica combina o nível d’água durante o bombeamento, a elevação do ponto de entrega, a pressão necessária pela rede de irrigação e as perdas por atrito nos tubos. A profundidade perfurada do poço não é a mesma que seu nível dinâmico de água. Se o nível d’água cair durante a operação, tanto a altura necessária quanto a vazão disponível do poço podem mudar. Um instalador deve comparar a taxa de bombeamento desejada com um teste adequado de vazão do poço, em vez de confiar em um teste visual curto.
Confirme o motor trifásico antes de selecionar um inversor de 7,5kW
Peça uma fotografia nítida da placa completa do motor mostrando potência nominal, tensão, corrente, frequência e informações de ligação. A unidade QB100-PV de 7,5kW proposta deve ser verificada em relação à corrente nominal da bomba e à variante exata do inversor. Dois motores descritos como 7,5kW podem ter correntes nominais, requisitos de suprimento elétrico e restrições de instalação diferentes. Um inversor de maior potência não é remédio para uma bomba cuja curva de desempenho hidráulico não consegue satisfazer o volume de água e a altura exigidos.
O instalador deve registrar o comprimento do cabo do motor, o tipo de cabo, a boca do poço, o arranjo de aterramento e qualquer equipamento de proteção existente. Cabos longos do motor podem exigir avaliação adicional de queda de tensão e efeitos de comutação do inversor. Para um motor submersível, siga as recomendações do fabricante do motor sobre comprimento de cabo e filtros de saída. Um eletricista qualificado deve avaliar dispositivos de proteção, isolamento e aterramento antes de energizar o sistema. O inversor é um elemento de uma instalação elétrica e hidráulica maior e não deve ser tratado como um kit completo de construção de poço.
Monte o arranjo solar a partir da ficha real do módulo
Uma ficha adequada do módulo PV fornece potência máxima, tensão de operação na potência máxima (Vmp), tensão de circuito aberto (Voc), corrente de operação (Imp) e coeficientes de temperatura. Em um cálculo preliminar simples, adicionar módulos idênticos em série aumenta a tensão da string, enquanto adicionar strings equivalentes em paralelo aumenta a corrente disponível. Para o inversor proposto, compare a tensão estimada de operação da string com a janela específica de operação MPPT e verifique a maior tensão de circuito aberto esperada em relação ao seu limite absoluto de entrada CC. Considere que a tensão do módulo muda com a temperatura da célula.
A potência do arranjo também deve ser considerada juntamente com as horas em que a fazenda precisa de água. Orientação ruim, sombreamento parcial, poeira, perdas térmicas e mudanças sazonais de irradiação podem reduzir o tempo útil de bombeamento. Um arranjo que parece adequado apenas pela potência de placa dos painéis ainda pode deixar o reservatório insuficiente em certas épocas do ano. Solicite um cálculo específico do local ou uma estimativa conservadora de operação em vez de tratar o rendimento diário como garantido. Se houver um arranjo existente, forneça o modelo do módulo e a fiação real em série e em paralelo antes de pedir ao fornecedor que o aprove.
Projete a proteção contra operação a seco e de alto nível d’água
Um sistema de bombeamento de poço deve interromper ou reduzir a operação quando a fonte de água não puder sustentar o bombeamento com segurança. Dependendo da configuração aprovada, um sensor adequadamente selecionado, uma chave de nível ou um método compatível de monitoramento da bomba pode ser usado para proteger a bomba. Uma chave de nível do tanque ou outro controle aprovado pode evitar bombeamento desnecessário quando o reservatório atinge o nível superior escolhido. Esses dispositivos devem ser especificados na oferta técnica e comercial; não presuma que um sensor externo ou seu cabo esteja incluído simplesmente porque o inversor tem funções de proteção relevantes.
O instalador deve testar a resposta de operação a seco, a parada de tanque cheio, as condições de reinício e o comportamento do alarme durante o comissionamento. Se a fazenda usar monitoramento remoto, verifique se um módulo de comunicação está disponível para a unidade exata, qual conectividade local é necessária e quem é responsável por receber os alarmes. O monitoramento remoto não substitui a inspeção visual programada da boca do poço, vazamentos de água, filtros, dispositivos de proteção e cabo da bomba. Se o poço produzir água arenosa ou perder frequentemente a escorva, o problema hidráulico também precisa de seu próprio remédio.
Instale o inversor para as condições reais do local queniano
Coloque o equipamento elétrico em um local que atenda à classificação de invólucro e aos limites ambientais do modelo selecionado. Sombra, ventilação adequada, prensa-cabos, uma superfície de montagem segura e proteção elétrica corretamente especificada são importantes para uma longa vida útil. Um armário de controle comum não é automaticamente adequado para chuva direta, alagamento ou exposição prolongada a calor intenso. Se o inversor proposto for um modelo industrial para ambientes internos, o invólucro externo e o arranjo de resfriamento devem ser projetados separadamente, em vez de descrever o próprio inversor como um produto IP65 ou IP66 para exterior.
O instalador deve confirmar a polaridade CC e a tensão de entrada, a fiação CA do motor, os parâmetros permitidos do motor e todo o equipamento necessário de isolamento e proteção conforme as instruções dos fabricantes. Após o comissionamento, registre a corrente de operação, o fornecimento aproximado de água, os controles do tanque, as mensagens de advertência e os parâmetros configurados do inversor. Esses registros tornam o suporte técnico posterior mais eficaz e ajudam a distinguir uma falha do inversor de mudanças nas condições do poço ou de um tubo danificado.
Compare um projeto solar direto com um requisito de backup da rede
Se o cronograma de irrigação da fazenda puder ser atendido com bombeamento diurno e armazenamento de água, um arranjo solar em primeiro lugar pode ser suficiente. Se o proprietário exigir bombeamento adicional fora dos bons horários de luz solar, discuta o suprimento CA disponível e como o inversor escolhido tem permissão para usá-lo. O comprador deve distinguir seleção manual de fonte, comutação automática de fonte e operação simultânea solar mais CA. São requisitos elétricos diferentes e não devem ser presumidos intercambiáveis. O fornecedor deve confirmar o modelo real, qualquer equipamento externo de comutação e a fiação aprovada antes que o cliente compre componentes opcionais.
Quando um gerador CA for proposto, forneça a tensão, a frequência e a capacidade do gerador, além da placa de identificação da bomba. Uma fonte de energia subdimensionada ou mal regulada pode introduzir novas dificuldades de operação, mesmo que o próprio inversor esteja corretamente selecionado. A documentação do projeto deve explicar se a fonte CA é essencial para atender à demanda diária ou reservada para circunstâncias incomuns. Essa decisão altera a lista de acessórios, o custo de capital e o plano de comissionamento.
Quatro perguntas frequentes de instaladores rurais
Qualquer inversor solar de 7,5kW pode acionar esta bomba de poço?
Não. A tensão nominal do motor, a corrente nominal, o tipo de motor, a fiação e o regime hidráulico devem corresponder ao inversor selecionado e ao projeto do local. A potência nominal é apenas a primeira etapa de triagem.
Quantos painéis solares a fazenda deve comprar?
Não existe uma quantidade universal de painéis para cada bomba de 7,5kW. O total depende da tensão e potência individuais do módulo, dos limites de entrada do inversor escolhido, da temperatura do local, da irradiação sazonal e da demanda diária de água. O layout final em série-paralelo precisa de revisão de engenharia.
A bomba precisa de bateria para fornecer água à noite?
Não necessariamente. Um tanque corretamente dimensionado pode armazenar a água bombeada à luz do dia e entregá-la depois, dependendo do sistema de distribuição. Se a própria bomba precisar operar à noite, sua fonte de energia requer um projeto separado.
Um sensor de nível d’água está incluído com o inversor?
Não presuma isso. O fornecedor deve identificar as funções padrão do inversor, sensores externos compatíveis, comprimentos de cabo e acessórios como itens separados, quando apropriado.
Uma lista de verificação acionável de cotação e embarque
Ao entrar em contato com a IDEEI, anexe a placa completa do motor, o modelo e a curva da bomba, informações recentes de teste do poço, o nível dinâmico da água, o volume diário de água desejado, a elevação e o comprimento do tubo até o tanque, e a ficha do módulo solar. Informe a quantidade necessária, o condado ou cidade de instalação no Quênia, o destino de entrega pretendido e se você precisa de sensores, um gabinete de proteção, um módulo de comunicação ou uma opção de backup CA. Se esta for uma compra de amostra, acorde um plano técnico de aceitação antes de encomendar inversores adicionais.
Peça que a cotação distinga o inversor da bomba, dos painéis PV, dos sensores de nível, do equipamento de proteção, dos módulos opcionais, da embalagem, do frete internacional e das responsabilidades relacionadas à importação. Confirme o Incoterm, os documentos de embarque, o destino e quem organiza o desembaraço aduaneiro; um preço de frete por si só não estabelece entrega porta a porta nem impostos incluídos. O cenário neste artigo ilustra como abordar uma instalação rural queniana e não é uma alegação de que a IDEEI já forneceu esta fazenda específica.
Comunicação técnica e entrega no Quênia
Antes da cotação, envie a placa de identificação da bomba, as informações de teste do poço, a altura e vazão necessárias, a ficha do módulo solar e o destino.
Se esta for a primeira compra, o instalador pode solicitar uma unidade de amostra para avaliação técnica antes de fazer um pedido maior.
A oferta comercial deve identificar o inversor, os sensores opcionais, a embalagem, o frete e os termos de entrega acordados separadamente.
Envie as especificações da sua bomba de poço de 7,5kW à IDEEI para uma revisão de seleção específica do projeto.
