Instalações de alta altitude exigem atenção adicional ao resfriamento do inversor e aos limites elétricos de operação. Um motor de 15kW não significa automaticamente que um inversor nominalmente classificado de 15kW será adequado em qualquer elevação.
A seleção final deve seguir as especificações de altitude e temperatura do fabricante do inversor.
Cenário de referência: abastecimento de água agrícola

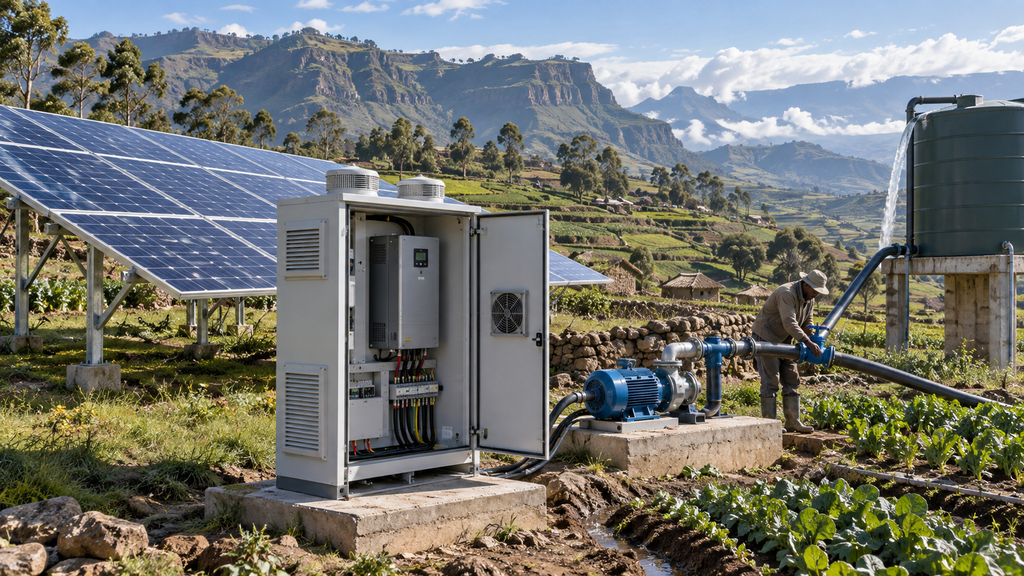

Considere um projeto de abastecimento de água agrícola nas terras altas da Etiópia com uma bomba trifásica de 380V e 15kW.
O local usa um arranjo solar e um gabinete elétrico próximo à estação de bombeamento.
O engenheiro do projeto precisa confirmar se o inversor pode fornecer a corrente exigida pelo motor nas condições ambientais reais.
Processo técnico de seleção
O modelo IDEEI QB100-PV de 15kW é um possível ponto de partida para a avaliação elétrica.
No entanto, o engenheiro deve verificar a altitude de instalação, a temperatura ambiente, a ventilação do gabinete e os requisitos de derating aplicáveis.
Se a corrente de saída permitida do inversor se tornar inferior à corrente exigida pelo motor, uma potência diferente de inversor ou um arranjo de instalação diferente deve ser avaliado.
O mesmo projeto também exige as verificações usuais de bombeamento: altura manométrica total dinâmica, vazão, faixa de tensão PV e compatibilidade do motor.
Um inversor superdimensionado por si só não pode corrigir uma bomba subdimensionada ou um arranjo PV projetado incorretamente.
Comece pelo regime de operação
Para um local de bombeamento de alta altitude de 15 kW na Etiópia, anote o que o equipamento deve realizar ao longo de um dia completo de trabalho antes de escolher a potência nominal. Registre o nível dinâmico da água, a altura total e a altitude da instalação. Um único valor de potência em quilowatts do motor não define o regime de trabalho, o desempenho ou os controles necessários. Peça ao proprietário e ao engenheiro do local que distingam os valores medidos das estimativas. Ao substituir uma máquina existente, guarde fotografias da placa de identificação, do controlador anterior e do diagrama de fiação. Se o sistema for novo, obtenha o projeto mecânico ou hidráulico correspondente. Esses dados permitem que o fornecedor identifique claramente as suposições e evitam que uma cotação trate silenciosamente um requisito desconhecido como uma especificação confirmada.
Compatibilidade elétrica é uma decisão em nível de modelo
Confirme a tensão, a corrente, a frequência, a velocidade e a ligação nominais do motor e, em seguida, compare cada item com o modelo de inversor para bombas solares proposto. Verifique a capacidade de resfriamento e o derating de corrente na elevação e temperatura ambiente declaradas. O número exato do modelo e seu manual importam mais do que o nome da família: as opções podem diferir em faixa de entrada, corrente de saída, terminais, classe de proteção e acessórios. O engenheiro de instalação também deve documentar a qualidade do fornecimento, o aterramento, a proteção disponível e os comprimentos dos cabos. Um motor e um inversor podem exibir a mesma potência nominal em quilowatts e ainda assim serem eletricamente incompatíveis. Não aprove a compra até que o fornecedor tenha conferido a placa de identificação em relação à unidade específica oferecida e listado quaisquer componentes externos necessários.
Monte um teste de aceitação mensurável
Transforme os objetivos do projeto em critérios de aceitação testáveis. Para um local de bombeamento de alta altitude de 15 kW na Etiópia, o teste deve cobrir partida normal, operação estável, parada controlada e as consequências da perda de uma fonte de energia ou de um sinal de controle. Registre a corrente, a frequência de operação, a pressão ou velocidade relevante e quaisquer indicações de falha durante um teste supervisionado. Defina quem medirá esses valores e onde eles serão registrados. Um teste de bancada bem-sucedido no fornecedor não comprova o desempenho no local final, pois os trechos de cabo, as condições ambientes e a máquina conectada são diferentes. Um teste com a primeira unidade pode revelar problemas de interface antes que o comprador encomende um lote maior.
Planeje os controles como um sistema completo
O escopo de controle precisa de um diagrama explícito de fiação e responsabilidades. Aborde o comprimento do cabo do motor e a proteção contra operação a seco. Um inversor pode expor entradas e funções de software, mas isso não significa que sensores, relés, armários ou dispositivos de segurança externos estejam incluídos no preço unitário cotado. Defina a sequência normal de operação, cada condição de parada, as regras de reinício e a resposta a um fio de sensor rompido. Decida se um alarme precisa de um indicador local ou de notificação remota. Os dispositivos de segurança exigidos pela máquina completa ou pela instalação devem ser projetados e validados de forma independente por pessoal qualificado. Documentar essas interfaces antes do embarque reduz refações custosas no local.
Considere o ambiente de instalação
Solicite o local de instalação, a altitude, a temperatura ambiente máxima, a exposição a poeira ou umidade e o espaço de ventilação disponível. A proteção do invólucro pertence ao conjunto exato que está sendo vendido; um inversor para ambientes internos não é automaticamente adequado para uma parede externa úmida. Um armário selado pode exigir uma revisão térmica, pois um inversor em operação dissipa calor. Entradas de cabos, aterramento, proteção contra surtos e acesso para manutenção devem ser desenhados no plano de instalação. Se o local estiver exposto a sal, alagamento ou sol direto, especifique esses riscos em vez de confiar em uma descrição genérica como uso externo. Confirme quem fornece o armário e quem certifica sua classificação de proteção final.
Verifique as premissas de energia e fontes de alimentação
Se for proposta uma entrada fotovoltaica, solicite Voc, Vmp, Isc, Imp, potência nominal e coeficientes de temperatura do módulo, bem como o arranjo em série e em paralelo proposto. Verifique a tensão de circuito aberto em clima frio e a tensão de trabalho do módulo quente em relação aos limites exatos do inversor. Compare a produção esperada com as horas de operação e a demanda no plano do local, considerando sombreamento, perdas de fiação e mudanças sazonais. Se for necessário backup da rede ou de gerador, obtenha sua tensão, frequência e capacidade e use apenas um método de conexão aprovado para o modelo selecionado. Não deduza que duas fontes podem ser energizadas simultaneamente porque o material de marketing descreve a família como híbrida.
Prepare as informações para compra
Uma solicitação de cotação útil deve conter a placa de identificação da máquina, a descrição do local, as quantidades, o local de entrega e o escopo esperado da IDEEI. Inclua o nível dinâmico da água, a altura total e a altitude da instalação. Peça ao fornecedor que detalhe a unidade principal, os acessórios de controle, sensores, placas de interface, dispositivos de proteção, armário e peças de reposição opcionais. Se um item for adquirido localmente, identifique a especificação exata e a responsabilidade pela conexão. Solicite a ficha técnica, o manual do usuário e o diagrama de fiação aplicáveis à variante proposta. Confirme o termo comercial acordado e qual parte cuida do frete, do desembaraço aduaneiro, dos impostos e da entrega no interior. Isso torna as cotações de vários fornecedores genuinamente comparáveis.
Registros de comissionamento e manutenção
Antes de energizar o equipamento, o instalador deve verificar o isolamento, a polaridade quando relevante, o aterramento de proteção, as atribuições dos terminais e a prontidão mecânica. Salve um backup de parâmetros e um registro de comissionamento datado contendo o modelo e o número de série. Teste cada resposta de proteção prevista com a máquina em condições controladas; registre os resultados em vez de presumir que as configurações padrão são adequadas. Estabeleça uma rotina para limpar filtros e invólucros, verificar a condição dos terminais e revisar o histórico de falhas. Um fornecedor remoto pode solucionar problemas muito mais rápido quando o operador pode fornecer correntes medidas, fotografias e códigos de alarme. Somente pessoal qualificado deve modificar a fiação relacionada à segurança ou operar o sistema durante os testes.
Perguntas que os compradores devem esclarecer antes de pedir
A potência selecionada pode acionar o motor? Somente uma verificação da corrente do motor, do regime e do modelo exato pode responder a isso.
A cotação inclui um sistema instalado completo? Somente se o escopo escrito listar os componentes adicionais e o trabalho.
A configuração proposta funcionará no local? Isso depende das condições medidas e dos resultados do comissionamento, então use um teste de aceitação documentado.
O comprador pode reutilizar equipamentos existentes? As interfaces e o projeto de segurança devem ser verificados individualmente.
Peça à IDEEI uma revisão escrita de compatibilidade com base nos documentos do local; não trate este cenário de referência como prova de que um projeto já foi entregue.
Comunicação com o fornecedor
Envie a placa de identificação do motor, a altitude do local, a temperatura ambiente máxima, os desenhos do gabinete, as especificações PV e o comprimento do cabo.
A cotação deve identificar o inversor selecionado, quaisquer requisitos de gabinete ou resfriamento, acessórios elétricos e destino de embarque.
Não aprove o cronograma final de equipamentos até que os limites de operação do fabricante tenham sido verificados para o modelo selecionado.
Envie a elevação do seu local e as informações do motor à IDEEI para uma revisão de seleção de alta altitude.
