Os sistemas de bombeamento de água em regiões costeiras precisam considerar umidade, poeira e a possível presença de sais no ar. Não basta escolher um inversor com potência adequada ao motor; também é preciso definir o grau de proteção, o método de instalação e os acessórios elétricos necessários.

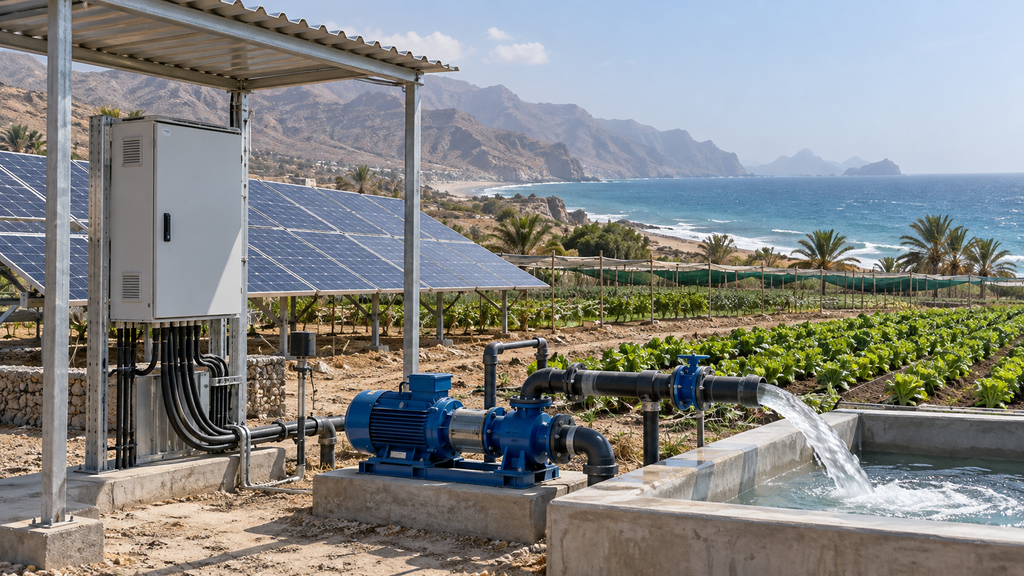

Cenário de aplicação: sistema de água para fazenda próxima à costa
Considere uma fazenda na província de Al Batinah Norte que utiliza uma bomba trifásica de 11 kW e 380 V.
O cliente deseja acionar a bomba com energia solar e instalar o equipamento de controle próximo à estação de bombeamento.
A área de instalação pode estar exposta a umidade e altas temperaturas; por isso, o projeto precisa escolher um local adequado para o dispositivo e proteger as conexões elétricas.
Avaliação da solução adequada
Pode-se estudar o inversor para bombas solares IDEEI IP65, com o modelo adequado para a potência, tensão e corrente nominais do motor.
O grau de proteção IP65 oferece um nível definido de proteção contra poeira e água conforme as condições de teste aprovadas, mas não significa que o dispositivo seja automaticamente resistente à corrosão causada por sais ou à submersão em água.
Deve-se confirmar as especificações do dispositivo escolhido, o local de instalação, a temperatura, o tipo de entradas de cabos, o aterramento e a proteção elétrica.
Também deve-se revisar a tensão dos painéis solares e suas conexões antes de operar o sistema.
Comece pelos dados reais de operação
Ao estudar um projeto de bombeamento costeiro no Sultanato de Omã com bomba de 11 kW, deve-se definir o resultado que o proprietário do projeto deseja antes de escolher a potência do inversor. Colete a salinidade, a umidade, o local de instalação do dispositivo e a vazão de água necessária, e peça uma foto nítida da placa de identificação do motor. Deve-se distinguir entre as informações medidas no local e as estimativas iniciais, pois a variação do nível da água ou da pressão da rede pode alterar o ponto de operação da bomba. Também é preciso registrar o número de horas de operação exigidas por dia, o local de instalação e a quantidade necessária. Não basta que a potência nominal do dispositivo seja igual à potência do motor. Esses dados ajudam a equipe técnica a esclarecer as premissas ausentes e evitam a emissão de uma cotação que pareça completa enquanto elementos essenciais do projeto ainda são desconhecidos.
Compatibilize o motor com o modelo selecionado
Verifique a tensão e a corrente nominais, a frequência e o método de conexão do motor, e compare-os com as especificações do modelo exato que constará na cotação. Confirme especialmente a classe de proteção real da unidade, as conexões dos cabos e a resistência à corrosão. Os limites de tensão de entrada, a corrente de saída e as interfaces de controle podem variar entre duas versões da mesma família comercial. Solicite o manual do usuário e o diagrama de terminais de fiação do modelo proposto e não se baseie em uma descrição genérica da família. Também é preciso conhecer o comprimento do cabo do motor, o método de aterramento e os dispositivos de proteção existentes. Se a corrente do motor for maior que a corrente permitida do dispositivo, a semelhança na potência em quilowatts não torna a escolha correta. Revise essa compatibilização antes de pagar o pedido ou aprovar o painel de controle.
Calcule a necessidade de água e o sistema hidráulico
Solicite a curva da bomba que relaciona a vazão à altura total, e determine a diferença entre o nível estático da água e o nível dinâmico durante o bombeamento. A altura necessária inclui a diferença de níveis, a perda de pressão em tubulações, filtros, válvulas e a pressão exigida no ponto de uso. A profundidade do poço sozinha não representa a altura total do sistema. Em um projeto de bombeamento costeiro no Sultanato de Omã com bomba de 11 kW, deve-se comparar a quantidade diária de água necessária com a capacidade do poço e o armazenamento disponível. Se a velocidade da bomba variar devido à baixa irradiância solar, a vazão e a pressão podem mudar; portanto, não se pode prometer uma produção constante sem os dados do local e a curva da bomba. O engenheiro do projeto deve revisar esses cálculos antes de definir o número de painéis ou aprovar o dispositivo.
Revise a configuração dos painéis solares
Peça ao cliente a ficha técnica do painel, incluindo potência, Voc, Vmp, Isc, Imp e coeficientes de temperatura. Ao conectar os painéis em série, os valores de tensão aumentam; ao conectar strings idênticas em paralelo, o valor da corrente aumenta. Deve-se verificar a tensão de circuito aberto na menor temperatura possível, bem como a tensão de operação quando os painéis aquecem. Os valores devem permanecer dentro dos limites do modelo exato do inversor. Também é preciso considerar poeira, sombreamento, orientação e a estação em que o projeto precisa da maior quantidade de água. Comparar a potência nominal dos painéis com a potência do motor por si só não basta para estimar as horas de bombeamento ou a quantidade de água. Solicite a revisão do diagrama das strings antes de comprar os painéis e os cabos.
Defina o controle, a proteção e os acessórios
Desenhe a sequência de partida e parada e os alarmes necessários para o local. Revise a classe de proteção real da unidade, as conexões dos cabos e a resistência à corrosão e determine se sensores, chaves, cabos e o painel de controle externo fazem parte do escopo de fornecimento. A existência de entradas programáveis no inversor não significa que todos os dispositivos externos o acompanhem. O bombeamento deve ser interrompido em caso de falta de água ou enchimento do reservatório, conforme a lógica aprovada para o projeto, e a resposta ao rompimento de um fio de sensor deve ser testada. Se o cliente solicitar monitoramento remoto, deve-se definir o meio de comunicação, a cobertura da rede e o acessório opcional. Escreva a responsabilidade de fornecimento, instalação e teste de cada componente para que não surja uma lacuna após a chegada do dispositivo ao local.
Teste as condições do local e a proteção externa
Registre a temperatura máxima esperada, a presença de poeira, chuva ou umidade, e o espaço disponível para ventilação e manutenção. O grau de proteção do invólucro do dispositivo não comprova automaticamente o grau de proteção de um painel completo após a adição de cabos e conexões. Um painel fechado pode exigir um cálculo de dissipação de calor, especialmente ao operar a bomba por longos períodos. Se o local for costeiro, mencione explicitamente o risco de corrosão e salinidade. Não se deve descrever um dispositivo interno como adequado para instalação exposta sem um invólucro externo projetado e revisado. Deve-se acordar quem fornece o invólucro, as entradas de cabos, o aterramento e a proteção contra sobretensão, e verificar o grau de proteção final após a montagem.
Organize a fonte de eletricidade de backup
Se o cliente desejar acionar a bomba pela rede ou gerador na ausência de sol, solicite a tensão, a frequência e a capacidade disponível da fonte. Defina se é necessária transferência manual ou automática, ou outro modo de operação. Não infira da palavra híbrido no anúncio que a conexão das fontes CC e CA ao mesmo tempo é permitida para todos os modelos. Deve-se seguir o diagrama de fiação aprovado do dispositivo escolhido e selecionar os equipamentos adequados de seccionamento e transferência. Considere o modo de operação da bomba quando a energia retornar após uma interrupção, e como o alarme será exibido ao operador. O técnico responsável deve assinar o diagrama final de alimentação antes da instalação.
Plano de teste de aceitação e manutenção
Antes de comprar um grande número de unidades, defina o teste do primeiro dispositivo em condições de operação representativas do local. Registre a tensão de entrada, a corrente do motor, a frequência e a vazão ou pressão em operação estável. Teste a partida e a parada, a resposta da proteção contra falta de água e enchimento do reservatório, e qualquer fonte de alimentação de backup acordada. O teste na oficina do fornecedor não substitui o teste no local, pois cabos, temperaturas e cargas diferem. Guarde uma cópia das configurações, o número do modelo, o número de série e a data de instalação. Durante a manutenção, verifique a ventilação, as conexões, os sensores de água e o histórico de falhas. Essas informações facilitam o suporte do fornecedor ao solicitar assistência técnica posteriormente.
Perguntas frequentes antes de emitir o pedido
A potência do motor basta para escolher o inversor? Não — é preciso revisar corrente, tensão e condições de operação.
O preço inclui painéis, sensores e reservatório? Inclui apenas os itens escritos explicitamente na oferta.
As duas fontes de energia podem ser usadas juntas? Isso depende do modelo e do diagrama de fiação aprovado.
O dispositivo fornece uma quantidade garantida de água por dia? Isso não pode ser determinado sem a curva da bomba, os dados de irradiância e a altura necessária.
O dispositivo pode ser instalado diretamente ao ar livre? Deve-se verificar o grau de proteção da versão exata e o método de instalação de todas as conexões.
Estas são respostas preliminares sobre um projeto de bombeamento costeiro no Sultanato de Omã com bomba de 11 kW e não substituem o projeto e a revisão do projeto.
Envie uma solicitação de proposta técnica verificável
Envie à IDEEI uma foto da placa da bomba e sua curva de desempenho, se disponível, a salinidade, a umidade, o local de instalação do dispositivo, a vazão de água necessária, as especificações dos painéis e o local de instalação. Adicione o número de unidades necessárias, a cidade ou porto de destino e os documentos técnicos de que você precisa. Solicite que a oferta indique claramente o modelo do inversor, a corrente de saída, os limites de entrada e os acessórios opcionais, e que detalhe o custo do dispositivo, o frete e as taxas conforme os termos comerciais acordados. Deve-se definir a responsabilidade pela instalação dos sensores, do invólucro e dos equipamentos de transferência. Este exemplo é um cenário ilustrativo e não representa um projeto já executado pela IDEEI. Quando as informações estiverem completas, pode-se revisar a adequação técnica e apresentar uma oferta específica em vez de uma promessa genérica de desempenho.
Requisitos de cotação e entrega
Envie a placa de dados da bomba, fotos do local de instalação, as especificações dos painéis solares e o grau de proteção necessário.
Os acessórios necessários para proteção contra as condições ambientais devem ser definidos claramente na oferta comercial.
