يتيح عاكس التردد ضبط سرعة محرك صناعي، لكن اختياره يجب أن يراعي التيار الاسمي وعزم بدء التشغيل ونوع الحمل ومتطلبات العملية.
في خط النقل، لا تحدد قدرة المحرك وحدها التوصيلة الكاملة.
سيناريو مرجعي: مصنع تعبئة

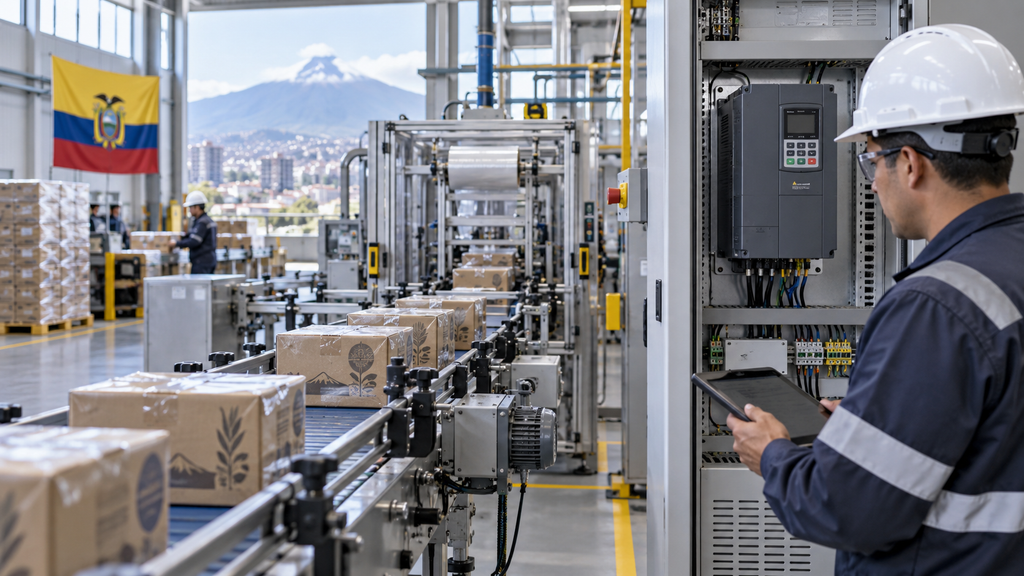

لنأخذ مصنعًا إكوادوريًا يستخدم سيرًا ناقلًا يعمل بمحرك ثلاثي الطور بقدرة 4 كيلوواط.
تحتاج الشركة إلى تكييف سرعة السير مع المنتجات المختلفة وتنسيقها مع معدات الخط الأخرى.
وقبل استبدال وحدة التشغيل، يجب على المدمج مراجعة لوحة المحرك والسرعة الميكانيكية والحمولة المنقولة ونظام التحكم القائم.
اختيار العاكس
يمكن تقييم عاكس IDEEI 3030 للتحكم في سرعة المحركات الصناعية، باستخدام نسخة متوافقة مع جهد المحرك وتياره.
ويجب أن يتحقق الحل من الحاجة إلى التحكم في العزم وإشارات بدء التشغيل والإيقاف ومنحدرات التسارع والاتصال مع نظام الأتمتة.
وإذا كان السير يعمل بحمولة عالية القصور الذاتي، فيجب أيضًا مراجعة التباطؤ وسلوك الكبح.
ويجب أن تبقى الحواجز الميكانيكية وأجهزة الإيقاف الطارئ مستقلة عن التحكم العادي في السرعة.
تحديد العمل الفعلي للتركيب
لخط ناقل إكوادوري بعاكس 4 كيلوواط، تُعد قدرة المحرك نقطة انطلاق وليست مواصفة كاملة. اجمع تيار المحرك ووزن المنتج وسرعة السير وتكرار بدء التشغيل. وميّز القيم المقاسة عن التقديرات وسجّل من سيقوم بالتركيب والتشغيل. وإذا كنت تستبدل معدة سابقة، فاحتفظ بصور لوحتها ومخطط الأطراف ونسخة من المعاملات. وإذا كان التركيب جديدًا، فاطلب التصميم الميكانيكي أو الهيدروليكي المناسب. فقد يغفل عرض سعر مبني على صورة جزئية متطلبات حاسمة. وكلما كان هدف التشغيل أكثر تحديدًا، سهلت مقارنة العروض والتحقق من النتيجة في الميدان.
التحقق من اللوحة والنسخة الدقيقة
تحقق من الجهد والتيار الاسمي والتردد ونوع المحرك وظروف الخدمة. وقارن هذه البيانات مع ورقة النسخة الدقيقة التي تعرضها IDEEI، بما في ذلك حدود تيارها والواجهات المتاحة. وتأكد خصوصًا من عزم بدء التشغيل ومنحدرات التسارع والأقفال والكبح. فقد تختلف معدة عن أخرى بنفس الكيلوواطات التجارية في قدرة الخرج أو الملحقات. وسجّل جهد التغذية المتاح ومخطط الأرض وأطوال الكابلات ومساحة اللوحة. ولا تنقل توصيلات المعدة المزالة إلى العاكس الجديد دون تمحيص. ويجب على المركّب مراجعة كل طرف وكل وظيفة وفق دليل الوحدة المحددة.
تصميم العملية الكاملة
صف التشغيل خلال يوم عادي ويوم ذروة وانقطاع مفاجئ. ففي خط ناقل إكوادوري بعاكس 4 كيلوواط، تفرض الآلة المُشغَّلة حدودًا لا يمكن للعاكس إزالتها: فالمضخة لها منحنى هيدروليكي والناقل له أحمال وتوترات ميكانيكية؛ ويتطلب المصعد أيضًا ضوابط سلامة مستقلة. ويجب على الفني المسؤول تحديد السرعات أو التدفقات المفيدة وتلك الخارجة عن التشغيل الآمن. ولا تعد بتوفير أو أداء ثابت دون سجلات للعملية والمحرك والتغذية. فالاتفاق على هذه الشروط كتابة يمنع تفسير اختبار المنصة كضمان أداء في أي مكان.
تخطيط الإشارات والحمايات
ضع مخططًا للمداخل والمخارج والأجهزة الخارجية. وحدد تسلسل بدء التشغيل والإيقاف والإنذار وإعادة التشغيل بعد العطل. وتحقق من عزم بدء التشغيل ومنحدرات التسارع والأقفال والكبح. فكون المعدة توفر وظائف قابلة للبرمجة لا يعني شمول الحساسات والمرحلات والفرامل واللوحات والكابلات. وحدد من يورد كل عنصر ومن يتحقق من الدائرة بعد التركيب. واختبر الاستجابة لفقدان إشارة وعطل تغذية وحالة إيقاف يتطلبها المشروع. وتتطلب وظائف سلامة النظام الكامل تقييمًا واختبارًا من مهنيين أكفاء؛ ولا يجب استنتاجها من ورقة العاكس التجارية وحدها.
البيئة والخزانة والصيانة
أبلغ عن الارتفاع والحرارة العظمى والغبار والرطوبة والإشعاع الشمسي وأي تعرض للمطر أو مياه الغسيل. فقد تحتاج معدة صناعية مركبة داخل خزانة مغلقة إلى مراجعة حرارية لتبديد فواقد الحرارة. فدرجة حماية الوحدة لا تمثل تلقائيًا درجة حماية التركيب الكامل مع غدد الكابلات والملحقات. وتوقع الوصول للفحص والتأريض وتمييز الكابلات والحمايات الكهربائية المناسبة. وفي التركيبات النائية، تؤثر سهولة مراجعة المرشحات والوصلات والإنذارات في تكاليف التشغيل. واطلب مخطط التركيب قبل شراء خزانة خارجية.
التغذية وتنسيق خط النقل
يتطلب خط النقل مصدرًا كهربائيًا متوافقًا مع جهد عاكس 4 كيلوواط وتياره. واطلب معلومات عن الحمايات وهبوط الجهد وتكرار بدء التشغيل. وإذا كان هناك متحكم للخط، فحدد كيف ينقل أوامر التشغيل والإيقاف والسرعة إلى العاكس. ويجب ضبط المنحدرات لتجنب انزياح المنتج والجهود الميكانيكية المفرطة. وإذا كان السير ينقل حمولات نازلة أو يجب إيقافه بسرعة، فراجع الكبح وتبديد الطاقة. فتحتاج وقفة الطوارئ وحواجز الآلة إلى تصميم وتحقق خاصين. فالاختبار بالسير الفارغ لا يثبت السلوك مع الحمولة العظمى المتوقعة.
اختبار القبول
قبل طلب عدة وحدات، اتفق على معايير قابلة للتحقق لتركيب أول. وسجّل الجهد والتيار والسرعة أو التدفق وظروف الحمل والإنذارات والضبط المستخدم. ويجب أن يشمل الاختبار بدء التشغيل والعمل المستقر والإيقاف العادي وسلوك الحمايات ذات الصلة. فالاختبار في المصنع لا يغني عن القبول مع الآلة الفعلية لأن التوصيلات والبيئة والحمل تتغير. وسجّل التاريخ والفني المسؤول والرقم التسلسلي؛ واحتفظ بنسخة من المعاملات النهائية. وإذا كشف الاختبار عن عدم توافق، فهذه المعلومات تتيح تصحيح المواصفة قبل استيراد بقية الدفعة.
أسئلة شائعة
هل يكفي مطابقة القدرة الاسمية؟ لا؛ تحقق من التيار والجهد والخدمة.
هل يشمل العرض جميع المكونات اللازمة؟ فقط ما ورد صراحة.
هل يمكن إعادة استخدام التوصيلات والملحقات السابقة؟ فقط بعد مراجعة التوافق والسلامة.
هل يمكن ضمان نتيجة بالبيانات الحالية؟ يلزم تأكيد التشغيل الفعلي والقياس في الميدان.
توجه هذه الإجابات تقييم خط ناقل إكوادوري بعاكس 4 كيلوواط، لكنها لا تغني عن التصميم الخاص. واطلب من المورد تحديد الفرضيات المعلقة والوثائق التي تدعم النسخة المقترحة.
طلب عرض قابل للمقارنة
أرسل لوحة المحرك وصور المعدة الحالية والمخططات المتاحة وتيار المحرك ووزن المنتج وسرعة السير وتكرار بدء التشغيل والكمية ومدينة أو ميناء الوجهة. وحدد ما إذا كنت تحتاج إلى حساسات أو واجهات أو خزانة أو قطع غيار أو وثائق إضافية. واطلب أن يفصل عرض السعر المعدة والملحقات والنقل والتخليص الجمركي والضرائب وفق الشرط التجاري المتفق عليه. وحدد من سيركّب النظام وكيف سيُقدَّم الدعم الفني. يصف هذا المثال سيناريو اختيار وليس مشروعًا نفذته IDEEI. ومع وثائق كاملة، سيتمكن المورد من تأكيد الطراز وتحديد عدم التوافق وإعداد مقترح تقني يمكن تقييمه دون الاعتماد على وعود غامضة.
بيانات لطلب عرض سعر
أرسل صورة لوحة المحرك وجهد التغذية ومخطط اللوحة وعدد الوحدات.
وتأكد من أبعاد الطرد والملحقات وشروط النقل إلى الإكوادور قبل إصدار الطلب.
اطلب مراجعة لعاكس 4 كيلوواط لخط النقل لديك.
